Введение

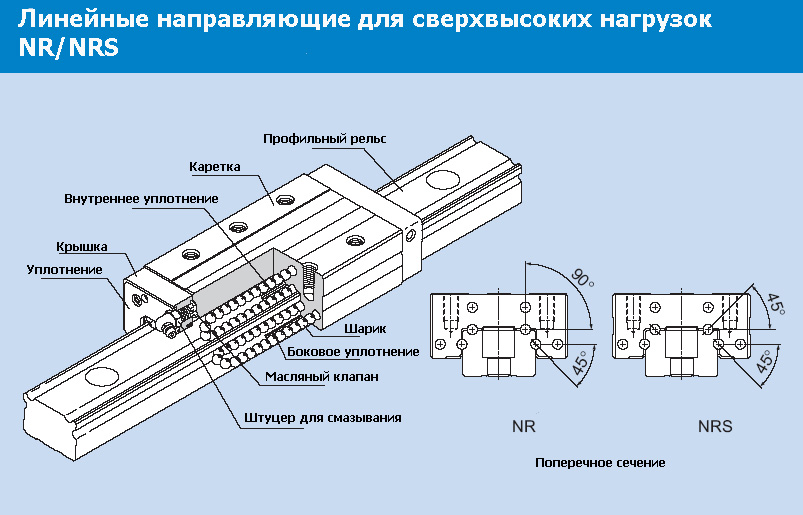

Один из самых частых вопросов при проектировании: "Насколько долговечной будет эта система?" К счастью, для линейных направляющих есть четкая инженерная методика расчета срока службы. Это не гадание на кофейной гуще, а точная математика, основанная на теории усталости металлов.
Основная формула расчета номинального срока службы (L10)
Срок службы линейных направляющих измеряется не в годах, а в пройденном расстоянии (километрах). Номинальный срок службы L10 — это пробег, который 90% одинаковых направляющих отработают без признаков усталостного выкрашивания.
Формула выглядит так:
L10 = (C / P)^3 * 50 [км]
Где:
L10 — номинальный срок службы (в км пробега).
C — динамическая грузоподъемность направляющей (указывается в каталоге, в Ньютонах Н или кН).
P — эквивалентная динамическая нагрузка, действующая на направляющую (в Ньютонах Н или кН). Это расчетная величина.
Откуда взять динамическую грузоподъемность (C)?
Это базовая характеристика, которую производитель указывает в каталоге для каждой модели направляющей. Она определяется экспериментально для конкретного типа и размера.
Как рассчитать эквивалентную нагрузку (P)?
Это самый сложный этап. Нагрузка на каретку редко бывает постоянной и приложенной строго по центру. Чаще она меняется по величине и направлению.
Упрощенная формула для расчета P:
P = X * Fr + Y * Fa
Где:
Fr — радиальная нагрузка (перпендикулярная оси направляющей).
Fa — осевая нагрузка (вдоль оси направляющей).
X, Y — коэффициенты, которые зависят от геометрии направляющей и соотношения нагрузок (берутся из таблиц в каталоге производителя).
На практике часто используют упрощение:
Если нагрузка постоянна и приложена перпендикулярно к оси направляющей, то P = Fr.
Пример расчета:
Данные: Мы выбрали направляющую с динамической грузоподъемностью C = 30 кН.
Нагрузка: На каретку действует постоянная радиальная нагрузка P = 2 кН.
Расчет:
L10 = (30 / 2)^3 * 50 = (15)^3 * 50 = 3375 * 50 = 168 750 км.
Что влияет на реальный срок службы?
Формула L10 — это расчет для идеальных условий. Реальная жизнь вносит коррективы. Факторы, сокращающие срок службы:
Загрязнение: Абразивный изум.
Неправильный монтаж: Перекосы.
Вибрации и удары.
Недостаточная или неправильная смазка.
Коррозия.
Заключение
Умение рассчитать срок службы — мощный инструмент инженера. Он позволяет не гадать с выбором размера направляющей, а обоснованно выбрать модель, которая проработает нужный вам ресурс, оптимизировав при этом стоимость и габариты узла.
