Введение
Выбор типа линейной направляющей — ключевое решение при проектировании оборудования. Два самых популярных варианта — шариковые и роликовые (на роликовых подшипниках) системы. Они кажутся похожими, но имеют фундаментальные различия в производительности. Давайте разберемся, в чем их сильные и слабые стороны.
Шариковые линейные направляющие

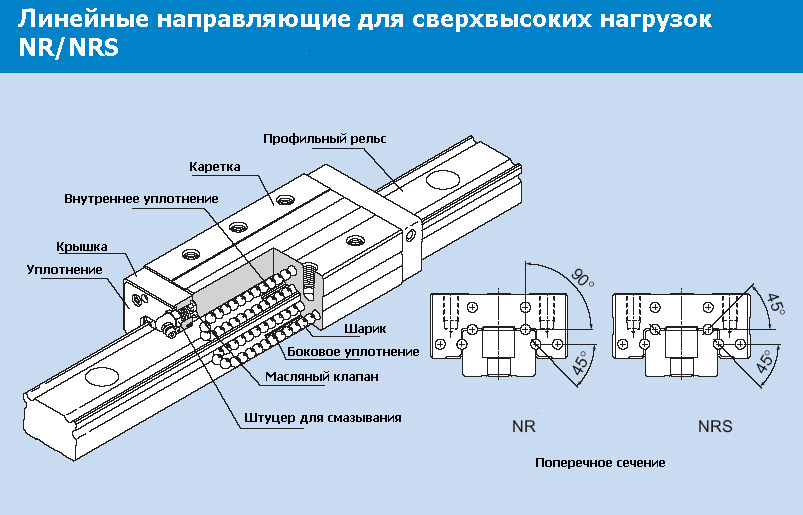

Конструкция: В основе — шарики, контактирующие с дорожками качения по точечной схеме.
Преимущества:
Низкое трение: Идеальны для высокоскоростных применений.
Плавность хода: Обеспечивают очень тихую и виброустойчивую работу.
Точность позиционирования: Лучший выбор для задач, где важна чистая точность (например, в измерительной технике).
Недостатки:
Меньшая грузоподъемность: Точечный контакт означает большее давление на единицу площади.
Чувствительность к ударным нагрузкам: Шарики могут деформироваться при сильных ударах.
Роликовые линейные направляющие
Конструкция: Используют цилиндрические ролики, которые контактируют с дорожками качения по линейной схеме.
Преимущества:
Высокая грузоподъемность: Линейный контакт распределяет нагрузку на большую площадь. Грузоподъемность может быть в 2-3 раза выше, чем у шариковых аналогов.
Жесткость: Лучше поглощают вибрации и устойчивы к ударным нагрузкам.
Долговечность при высоких нагрузках: Меньше деформация, значит, больше срок службы в тяжелых условиях.
Недостатки:
Выше трение: Не подходят для очень высоких скоростей.
Шумнее: Как правило, работают с большим шумом, чем шариковые.
Меньшая точность (в некоторых случаях): Из-за геометрии ролика могут иметь чуть больший люфт.
Сравнительная таблица
| Критерий | Шариковые | Роликовые |
|---|---|---|
| Грузоподъемность | Средняя | Очень высокая |
| Скорость | Высокая | Средняя |
| Точность | Высокая | Высокая / Средняя |
| Жесткость | Хорошая | Отличная |
| Стоимость | Средняя | Выше |
Что выбрать? Практические рекомендации:
Выбирайте шариковые направляющие, если вам нужны высокая скорость, плавность хода и максимальная точность (станки ЧПУ, 3D-принтеры, робототехника, измерительные машины).
Выбирайте роликовые направляющие, если оборудование работает с большими нагрузками, ударными воздействиями и где жесткость важнее скорости (тяжелые станки, прессы, портальные обрабатывающие центры, подъемное оборудование).
Заключение
Однозначного победителя нет. Есть правильный инструмент для конкретной задачи. Понимание разницы между этими двумя типами — первый шаг к созданию эффективного и долговечного механизма.
